北京“潮白河大橋事故”概況

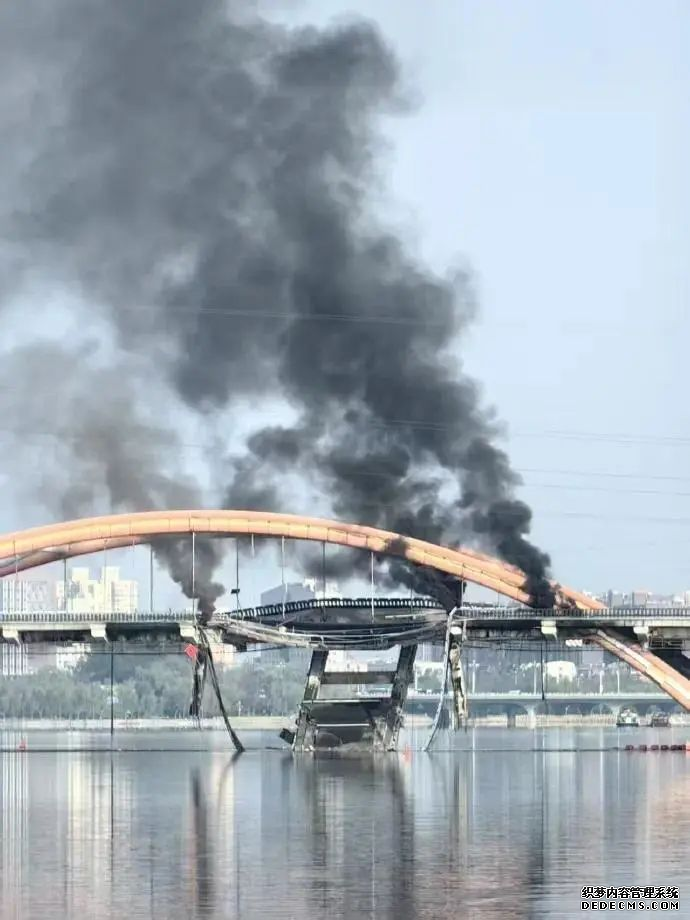

2025年4月23日早晨，順平路潮白河大橋（別名：順義彩虹橋）發生火情，由于發現及時并迅速采取斷路措施，未發生車輛掉落和人員傷亡。

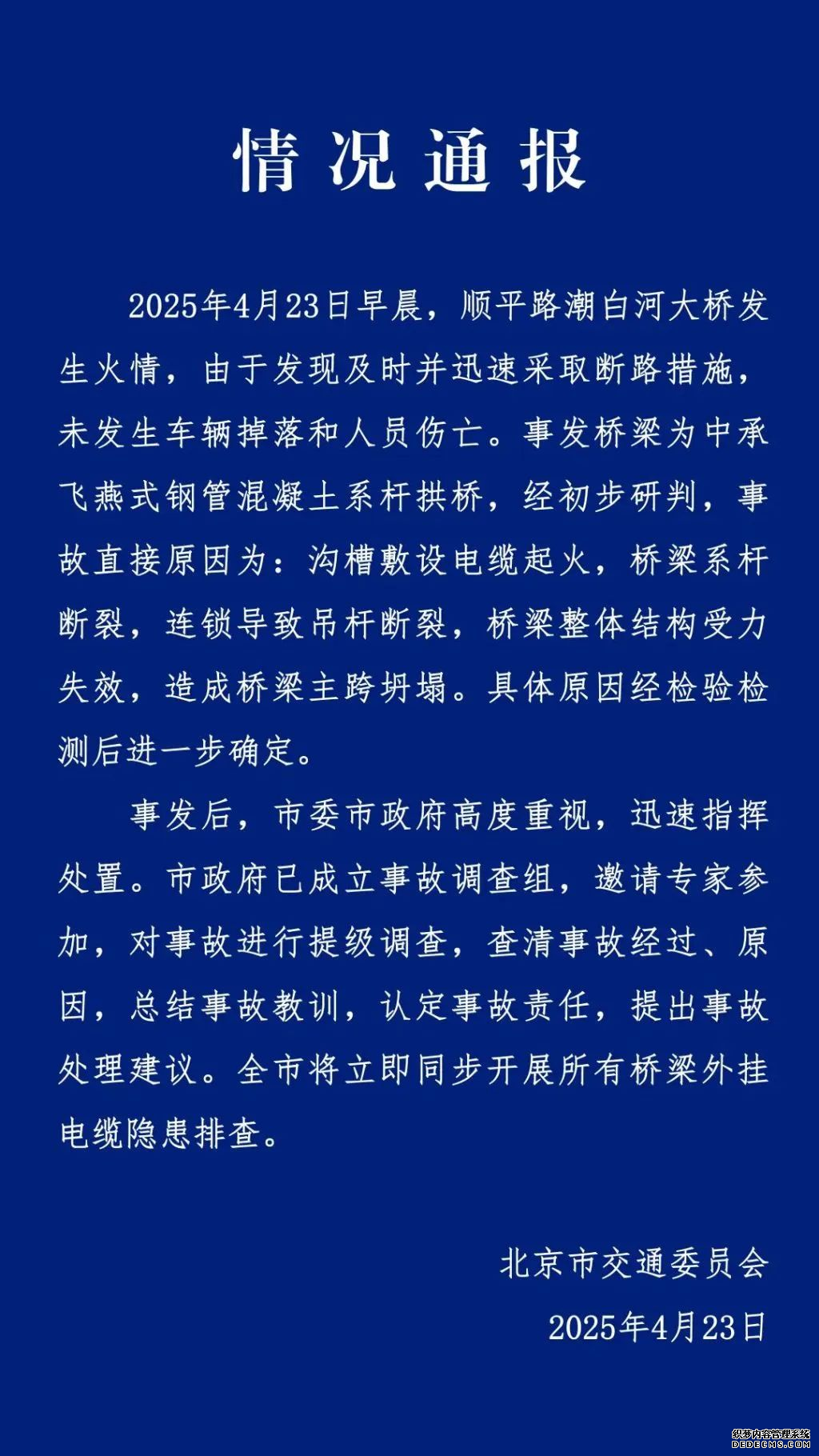

        同日，北京市交通委通報順平路潮白河大橋事故：事發橋梁為中承飛燕式鋼管混凝土系桿拱橋，經初步研判，事故直接原因?yàn)椋簻喜鄯笤O(shè)電纜起火，橋梁系桿斷裂，連鎖導致吊桿斷裂，橋梁整體結構受力失效，造成橋梁主跨坍塌。具體原因經檢驗檢測后進一步確定。






        懸索橋，以其獨特的結構和強大的跨越能力，在現代交通中扮演著重要角色。然而，隨著社會經濟的快速發展，車輛載重不斷增加，氣候環境日益復雜，懸索橋面臨著諸多挑戰。此次“潮白河大橋事故”再次敲響警鐘，凸顯了對懸索橋進行經常性、定期檢查檢測的必要性。



懸索橋主要結構



        懸索橋主要由基礎、支座、橋臺、橋墩、錨碇、索塔、主纜、吊索和加勁梁等構件組成，各部位在橋梁結構中發揮著不同作用，檢測時都不可忽視。



•基礎：是橋梁與地基的連接部分，承載著整個橋梁的重量并將荷載傳遞給地基，檢測基礎主要查看是否有沉降、位移、裂縫等問題，確保其穩定性。


•支座：位于橋梁上部結構與下部結構之間，起著傳遞荷載和適應變形的作用，需檢查支座是否有老化、變形、損壞等情況，保障其正常工作，避免影響橋梁的受力和變形適應能力。



•橋臺：設在橋梁兩端，連接路堤并與橋墩共同承受橋跨結構傳來的荷載，要檢查橋臺有無裂縫、傾斜、滑動等病害，防止因橋臺問題引發橋梁端部的結構問題。



•橋墩：支撐橋跨結構并將荷載傳至基礎，其完好性直接關系到橋梁的豎向承載能力，檢測時要查看橋墩有無裂縫、破損、沖刷掏空等情況。



•錨碇：是懸索橋兩端的錨固結構，用于錨固主纜，承受主纜傳來的巨大拉力，必須檢查錨碇的穩定性，包括是否有裂縫、滲水、錨固系統銹蝕等問題。



•重點檢測：橋梁主纜、系桿、斜拉索



主纜檢測的重要性→



        主纜是懸索橋的核心受力構件，一旦出現問題，整個橋梁的結構安全將受到嚴重威脅。主纜暴露在戶外，長期受到自然環境的侵蝕，容易出現腐蝕、斷絲、變形等病害。及時檢測主纜，能夠發現潛在問題并進行處理，避免病害進一步發展導致主纜承載能力下降，甚至引發橋梁坍塌等重大安全事故。




系桿檢測的重要性→



        對于系桿拱橋等結構，系桿是關鍵的受力構件之一，它承擔著平衡拱圈推力和傳遞荷載的作用。如果系桿出現斷裂、松弛、銹蝕等病害，會導致橋梁結構受力失衡，進而引發連鎖反應。



        例如，此次順平路潮白河大橋就是因系桿斷裂導致吊桿斷裂，最終造成主跨坍塌。因此，定期檢測系桿，確保其性能良好，對于保障這類橋梁的安全至關重要。






斜拉索檢測的重要性→

        斜拉索是懸索橋的關鍵受力構件，它連接主塔與橋面，將橋面荷載傳遞至主塔并分散至橋墩，起到平衡和穩定橋梁結構的作用。其良好的工作狀態能有效提高橋梁的承載能力和抗風性能，一旦出現損壞或松弛，可能導致橋梁結構失穩，甚至引發坍塌事故，因此對斜拉索的定期檢測和維護至關重要。




珈鷹懸索橋智能檢測方案



案例分享



        珈鷹科技曾為某長江大橋提供智能檢測服務。該橋是一座典型的懸索橋，其主纜等關鍵部位存在人工檢測難以觸及的區域。珈鷹科技利用無人機搭載高清工業相機，對該橋主纜進行了多視角采集，精準定位病害。

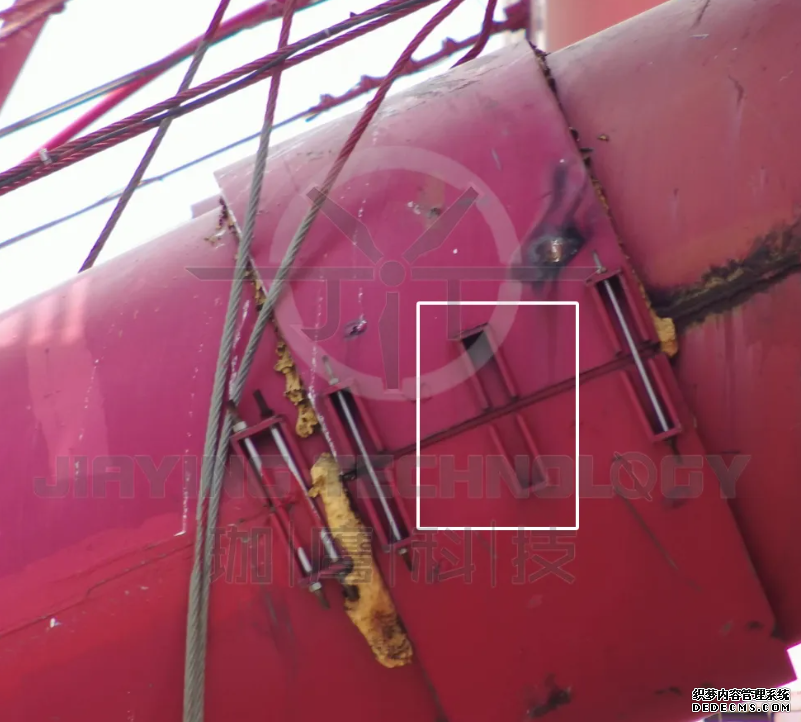

        在檢測過程中，成功發現了主纜螺絲缺失的問題，及時排除了重大安全隱患。檢測結果以數字化形式展示在三維可視化平臺中，直觀呈現缺陷位置、尺寸和真實照片，并可進行多期對比，為橋梁的數字化管理提供了有力支持。






技術優勢

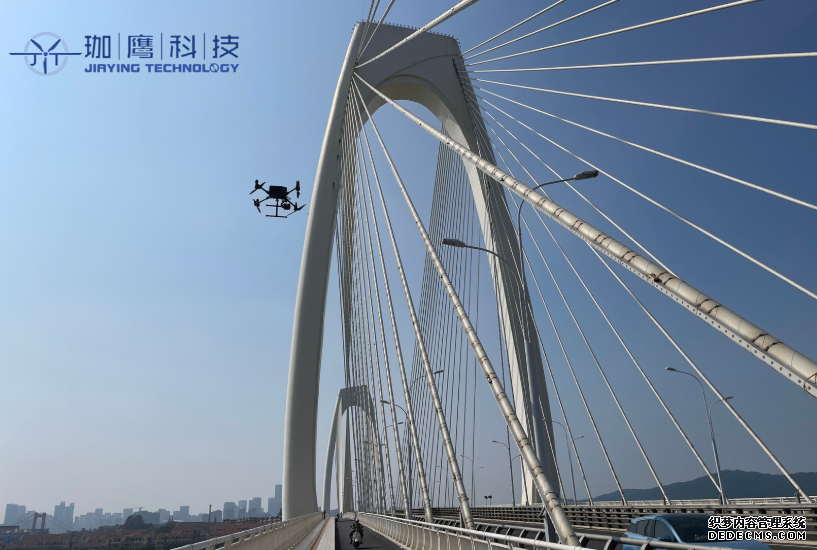

        對于懸索橋復雜的結構，傳統的橋梁檢測方法往往力不從心。而無人機搭載工業相機，能夠充分發揮其機動靈活的優勢，對橋梁進行全面高效的檢測。



全覆蓋采集：無人機作為高清工業相機的搭載工具，能夠進行多視角拍攝，實現對懸索橋的全覆蓋采集。這使得檢測不再有死角，每一個細節都能被清晰捕捉。



智能識別定位：利用深度學習算法，珈鷹方案能夠?qū)Σ『M(jìn)行識別和定位，自動完成缺陷的定性判斷、定量測量和精準定位。這一過程規避了人工目視檢查可能存在的誤差，提高了檢測的準確性和可靠性。






三維立體展示：珈鷹搭建了GIS-BIM數字化平臺，將數據采集處理的結果自動映射在三維實景模型上。這種可視化管理方式，為管理單位提供了直觀的參考，便于他們更好地理解和處理橋梁的病害問題。




圖 | 珈鷹某項目懸索橋模型搭建

結語




        珈鷹方案以其智能高效的技術優勢，為懸索橋的安全檢測提供了全新的解決方案。通過無人機的全覆蓋采集、智能識別定位以及三維立體展示，珈鷹科技不僅提高了檢測效率，還增強了檢測的準確性和可靠性。在橋梁安全問題日益凸顯的今天，珈鷹方案為守護懸索橋安全貢獻科技力量。
